传祺故障灯大全图解,广汽传祺仪表盘指示灯大全图片

传祺汽仪表盘指示灯、故障灯亮起时,提醒驾驶员功能已启用、系统正在运行或者出现缺陷或严重故障。接下来我们看一看广汽传祺仪表盘所有故障灯和指示灯图解:

17-21102Q5123C38

充电系统报警灯

启动开关在“ON”挡位,发动机未启动时,报警灯点亮;发动机启动后,报警灯熄灭。若发动机启动后,报警灯点亮,表示充电系统存在故障。

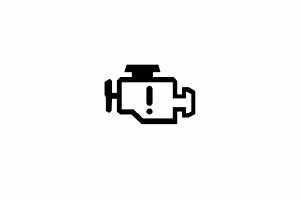

17-21102Q5124AT

发动机故障指示灯

启动开关在“ON”挡位,发动机未启动时,若无故障,指示灯点亮数秒,系统完成自检后熄灭。若发动机启动后,指示灯点亮,表示发动机系统存在故障。

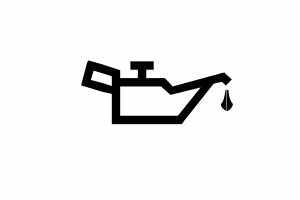

17-21102Q51256443

机油压力低报警灯

启动开关在“ON”挡位,发动机未启动时,报警灯点亮;发动机启动后,报警灯熄灭。若发动机启动后,报警灯点亮,表示发动机机油压力不足。

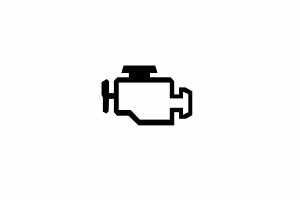

17-21102Q513054J

排放故障指示灯

启动开关在“ON”挡位,发动机未启动时,指示灯点亮;发动机启动后,指示灯熄灭。启动后,指示灯熄灭。

17-21102Q513153V

左转向信号与危险警告指示灯

当左转向信号指示灯单独闪烁时,表示车辆左侧转向信号灯开启。当按下危险警告灯开关时,左/右转向信号指示灯及车外的所有转向信号灯将一起闪烁。

17-21102Q51325352

发动机冷却液温度高指示灯

指示灯白色点亮表示发动机冷却液温度正常。指示灯红色点亮表示发动机冷却液温度过高。

17-21102Q52020944

辅助保护系统(SRS)指示灯

指示灯红色点亮表示安全气囊系统存在故障。

17-21102Q52032152

燃油指示灯

指示灯白色点亮表示燃油箱内燃油量正常。指示灯黄色闪烁表示燃油箱内燃油剩余量少。指示灯黄色点亮表示燃油泵可能存在故障。

17-21102Q5212G11

右转向信号与危险警告指示灯

当右转向信号指示灯单独闪烁时,表示车辆右侧转向信号灯开启。当按下危险警告灯开关时,左/右转向信号指示灯及车外的所有转向信号灯将一起闪烁。

17-21102Q5213L57

防盗启动锁止系统指示灯

指示灯红色点亮表示发动机防盗系统工作或车身防盗系统工作。

17-21102Q52155Z3

电子驻车(EPB)状态指示灯

指示灯红色点亮表示施加电子驻车制动。指示灯红色闪烁表示电子驻车制动器部分结合或存在故障。指示灯绿色点亮表示自动驻车激活。

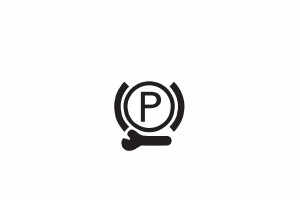

17-21102Q52205I4

电子驻车(EPB)故障指示灯

指示灯黄色点亮表示电子驻车制动系统存在故障。指示灯黄色闪烁表示电子驻车制动系统处于维修模式。

17-21102Q52214923

驻车制动与制动系统指示灯

指示灯红色点亮表示制动液位过低或制动力分配系统(EBD)存在故障。

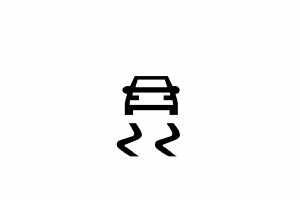

17-21102Q52224C4

车辆稳定性辅助(ESP)指示灯

指示灯黄色点亮表示车辆稳定性辅助(ESP)系统存在故障。指示灯黄色闪烁表示车辆稳定性辅助(ESP)系统正在工作。

17-21102Q52233452

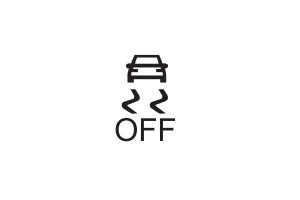

车辆稳定性辅助关闭(ESP OFF)指示灯

指示灯黄色点亮表示车辆稳定性辅助(ESP)系统关闭或坡道辅助系统故障。

17-21102Q52242G3

防抱死制动系统(ABS)指示灯

指示灯黄色点亮表示防抱死制动系统(ABS)系统存在故障。

17-21102Q5225Y34

变速器故障指示灯

指示灯黄色点亮表示变速器系统存在故障。指示灯黄色闪烁表示变速器油温高。

17-21102Q52333210

胎压监测系统(TPMS)指示灯

指示灯黄色点亮表示胎压监测系统(TPMS)存在故障。

17-21102Q52344519

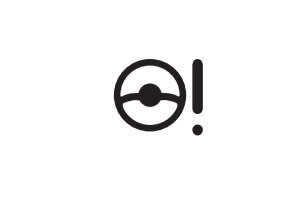

电动助力转向(EPS)指示灯

指示灯黄色点亮表示电动助力转向(EPS)系统存在故障。

17-21102Q52354X8

定速巡航指示灯

指示灯白色点亮表示定速巡航处于准备状态。指示灯绿色点亮表示定速巡航已启用。

17-21102Q524054F

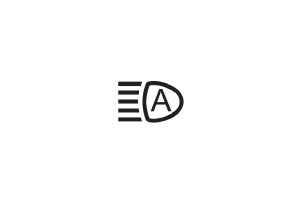

智能远光灯指示灯

指示灯白色点亮表示智能远光灯处于激活状态。指示灯黄色点亮表示智能远光灯存在故障。

17-21102Q524151C

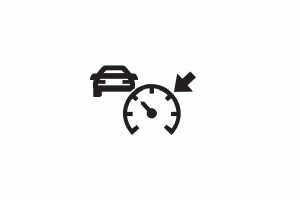

自适应巡航前方有车辆指示灯

指示灯白色点亮表示自适应巡航系统处于准备状态,前方有目标车。指示灯绿色点亮表示自适应巡航系统正在工作,前方有目标车。

17-21102Q52443346

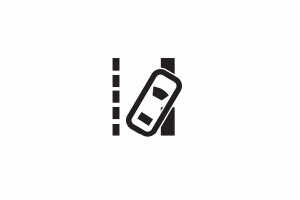

车道偏移状态指示灯

指示灯白色点亮表示车道偏移系统激活。指示灯黄色点亮表示车道偏移系统干预方向盘进行纠偏辅助。指示灯红色点亮表示车道偏移系统存在故障,出现此现象时,请及时前往广汽传祺特约店进行检修。指示灯绿色点亮表示车道偏移系统正在正常工作。

17-21102Q52453924

前碰预警状态指示灯

指示灯绿色点亮表示前碰预警系统激活。指示灯红色点亮表示前碰预警系统存在故障,出现此现象时,请及时前往广汽传祺特约店进行检修。指示灯红色闪烁表示前碰预警系统正在触发工作。

17-21102Q525025M

前乘客座椅安全带提示灯

提示灯红色点亮表示前排乘员座椅安全带未系好或系统存在故障。

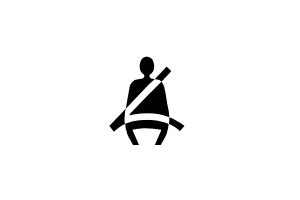

17-21102Q52510a5

驾驶员座椅安全带提示灯

提示灯红色点亮表示驾驶员安全带未系好或安全带系统存在故障。

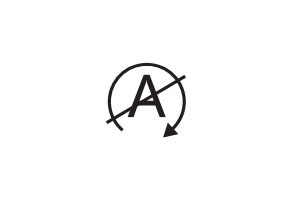

17-21102Q5251KB

启停系统故障指示灯

指示灯白色点亮表示启停条件暂时不满足。指示灯白色点亮表示启停条件暂时不满足。

17-21102Q52525635

启停系统工作指示灯

指示灯绿色点亮表示启停系统激活。

17-21102Q526042X

远光灯指示灯

指示灯蓝色点亮表示远光灯打开。

17-21102Q52612U6

位置灯指示灯

指示灯绿色点亮表示位置灯、仪表板照明灯、牌照灯、氛围灯*等打开。

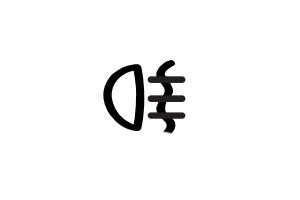

17-21102Q52621341

后雾灯指示灯

指示灯黄色点亮表示后雾灯打开。

17-21102Q52631U4

前雾灯指示灯

指示灯绿色点亮表示前雾灯打开。

17-21102Q52646314

盲区监测状态指示灯

指示灯绿色点亮时,表示盲区监测系统激活。指示灯黄色点亮时,表示盲区监测系统存在故障。

17-21102Q52A5Y6

四轮驱动(4WD)锁止模式指示灯

指示灯绿色点亮表示四轮驱动(4WD)目前处于锁止四驱模式。

17-21102Q52GXM

四轮驱动(4WD)智能模式指示灯

指示灯绿色闪烁表示智能四驱系统过热。
